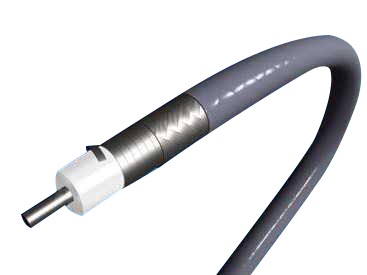

| GORE™ 微波同轴电缆提供极低的插入损耗。这是通过一种独特的电缆结构实现的，它采用低介电常数、低损耗角正切和具有兼容性的膨化聚四氟乙烯（ePTFE）作绝缘。电缆基本结构ePTFE绝缘的兼容性允许使用100%覆盖的多层镀银铜箔（扁线）绕包屏蔽。该产品系列包括标准结构，从CXN3506（高密度、高布线性能，直径2.2mm的电缆）到CXN3508（插入损耗优化，最高工作频率达18GHz，直径8.1mm的电缆）。 |
产品特点： 低插损损耗 超稳幅稳相 优异的屏蔽性 |
|
产品参数（mm）
CXN3506 | CXN3507 | CXN3449 | CXN3450 | CXN3508 | |
导体类型 | 单芯 | 单芯 | 单芯 | 单芯 | 单芯 |
导体直径 | 0.5mm | 0.9mm | 1.4mm | 2.1mm | 2.4mm |
绝缘材料 | ePTFE | ePTFE | ePTFE | ePTFE | ePTFE |
编织直径 | 2.0mm | 3.3mm | 4.3mm | 6.6mm | 7.1mm |
外径 | 2.2mm | 3.6mm | 4.8mm | 7.4mm | 8.1mm |
重量(gm/m) | 16 | 33 | 52 | 125 | 144 |
介电常数 | 1.5 | 1.4 | 1.4 | 1.4 | 1.4 |
Vp(%) | 82% | 85% | 85% | 85% | 85% |
屏蔽效果 | >90dB | >90dB | >90dB | >90dB | >90dB |
衰减特性 (dB/m)
频率(GHz) | CXN3506 | CXN3507 | CXN3449 | CXN3450 | CXN3508 |
2 | 0.90 | 0.53 | 0.34 | 0.22 | 0.20 |
4 | 1.29 | 0.75 | 0.49 | 0.31 | 0.29 |
6 | 1.60 | 0.93 | 0.60 | 0.38 | 0.35 |
8 | 1.86 | 1.08 | 0.70 | 0.44 | 0.41 |
10 | 2.09 | 1.21 | 0.78 | 0.50 | 0.46 |
12 | 2.31 | 1.33 | 0.86 | 0.55 | 0.51 |
14 | 2.51 | 1.45 | 0.93 | 0.60 | 0.55 |
16 | 2.70 | 1.56 | 1.00 | 0.64 | 0.59 |
18 | 2.87 | 1.66 | 1.06 | 0.68 | 0.63 |
