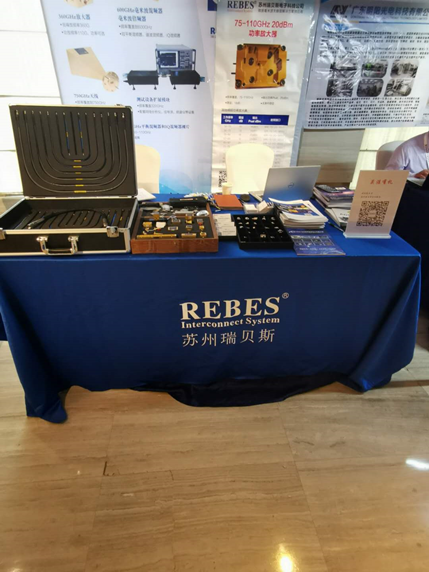

由中国太赫兹技术联盟牵头,电子科技大学、上海理工大学、中国光学工程学会、中国电子学会等多家单位共同举办的“第五届全国太赫兹科学技术学术年会”于2019年6月23-25号在上海召开,获得了圆满成功。苏州瑞贝斯作为赞助商赞助了此次会议,并展示了太赫兹元器件解决方案。
苏州瑞贝斯电子是专业的毫米波太赫兹解决方案供应商,为客户提供至750GHz毫米波太赫兹器件解决方案,产品覆盖有源器件(低噪声放大器,倍频器,信号源,开关)无源器件(混频器,检波器,隔离器,天线,直波导)。产品广泛应用于太赫兹成像,太赫兹通信等应用。
欢迎咨询我公司相关销售,可以为您提供各个频段的完整收发方案和详细器件指标。
太赫兹低噪声放大器:
频率范围 (GHz) | 增益 (dB) | 噪声系数 (dB) | 射频接口 |
75-110 | 20 | 4.0 | WR 10 |
75-110 | 35 | 5.0 | WR 10 |
100-130 | 15 | 5.5 | WR 08 |
110-170 | 18 | 6.0 | WR 06 |
140-220 | 20 | 7.0 | WR 5.1 |
260-350 | 25 | 11.0 | WR 2.8 |
太赫兹倍频器:
输出频率 (GHz) | 类型 | 输出功率 (dBm) | 输入频率 (GHz) | 输入功率 (dBm) | 输出接口 |
325-500 | 无源 | -8 | 108.33-166.67 | +14 | WR2.2 Waveguide |
320-350 | 无源 | 7 | 110-115 | +17 | WR2.8 Waveguide |
220-330 | 无源 | -3 | 110-115 | +16 | WR3.4 Waveguide |
210-230 | 无源 | 11 | 70-76.6 | +20 | WR4.3 Waveguide |
140-220 | 无源 | -3 | 70-110 | +17 | WR-05 Waveguide |
110-170 | 无源 | 0 | 55-85 | +16 | WR-06 Waveguide |
110-170 | 无源 | +10 | 36.6-56.6 | +23 | WR-06 Waveguide |
90-140 | 无源 | +2 | 45-70 | +16 | WR-08 Waveguide |
90-140 | 无源 | -3 | 30-46.67 | +17 | WR-08 Waveguide |
75-120 | 无源 | +0 | 25-40 | +20 | WR-10 Waveguide |
75-110 | 无源 | +0 | 37.5-55 | +17 | WR-10 Waveguide |
86-106 | 有源 | 10 | 10.75-13.25 | 2 | WR-10 Waveguide |
71-86 | 有源 | 14 | 11.83-18.333 | 10 | WR-12 Waveguide |
RF频率 (GHz) | 射频接口 | 谐波系数 | LO 频率 (GHz) | 变频损耗(dB) |
75-110 | WR10 (UG387/UM) | 8 | 9.37-13.75 | -25 |
90-140 | WR8 (UG387/UM) | 8 | 11.25-17.5 | -25 |
110-170 | WR6 (UG387/UM) | 10 | 11-17 | -25 |
170-210 | WR5.1 (UG387/UM) | 2 | 105-125 | -6 |
170-260 | WR4.3 (UG387/UM) | 2 | 85-130 | 12 |
140-220 | WR5.1 (UG387/UM) | 14 | 10-15.7 | -32 |
210-250 | WR4.3 (UG387/UM) | 2 | 105-125 | -6 |
220-325 | WR3.4 (UG387/UM) | 18 | 12.22-18.05 | -32 |
325-500 | WR2.2 (UG387/UM) | 36 | 9.3-13.88 | -38 |
325-500 | WR2.2 (UG387/UM) | 3 | 108.3-166.67 | -22 |
520-590 | WR1.9 (UG387/UM) | 2 | 260-295 | 7.5 |
640-680 | WR1.5 (UG387/UM) | 2 | 320-340 | 8 |
